Енергонезалежність бізнесу: 3 схеми з СЕС, накопичувачем і генератором

Три схеми резерву для підприємства, від накопичувача під критичні навантаження до СЕС з генератором, і формула, за якою рахують години автономії.

Суть коротко

  • Критичні навантаженняСпершу визначають, що має працювати без мережі: від цього залежить розмір і вартість рішення.
  • Мережева СЕС не резервМережевий інвертор вимикається разом з мережею, тому для резерву потрібен гібридний інвертор або накопичувач.

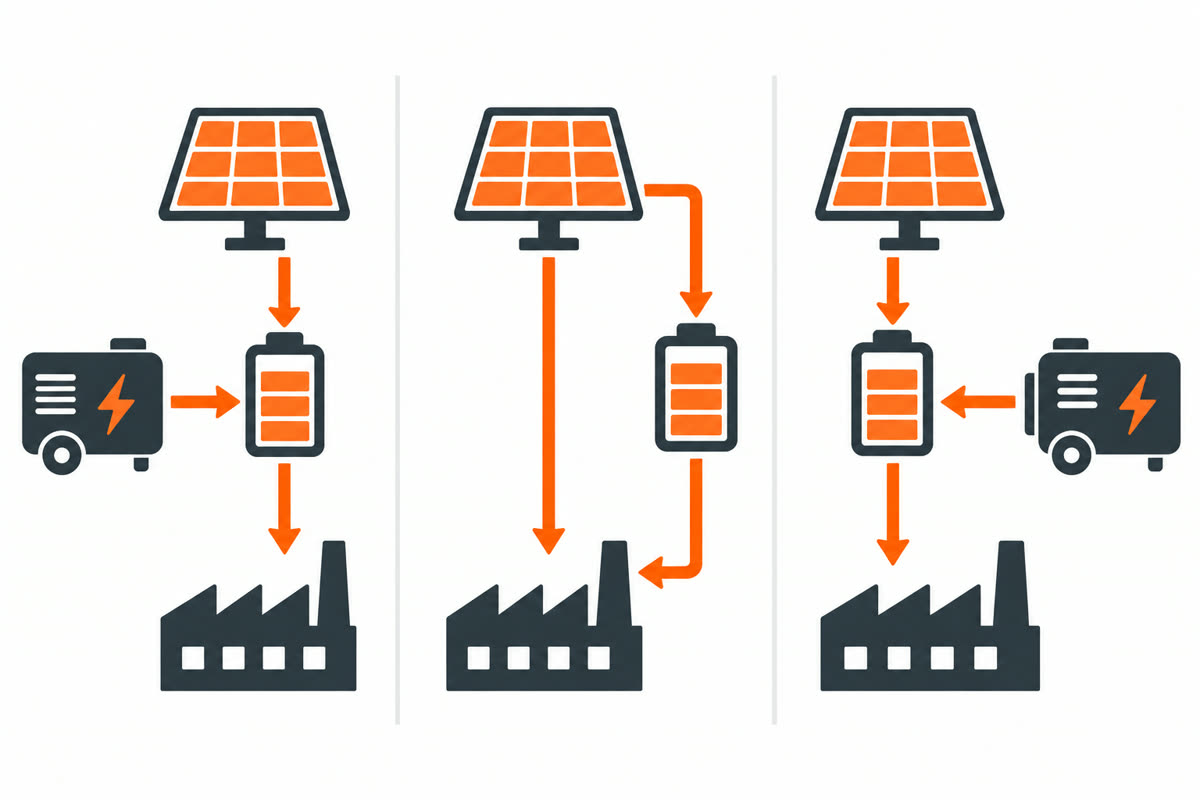

  • Три схеми резервуНакопичувач під критичні навантаження, СЕС з накопичувачем і те саме з генератором для довгих відключень.
  • Години автономіїЇх рахують за ємністю, глибиною розряду, ККД і потужністю критичних навантажень.
Не відрізатися від мережі, а мати план

Відключення на кілька годин зупиняють лінії, псують сировину і зривають строки поставок. Енергонезалежність для бізнесу означає не «повністю відрізатися від мережі», а мати план, за яким критичні процеси працюють, поки світла немає. Нижче три схеми, від найпростішої до повної автономії, з формулою, за якою можна порахувати години роботи для свого підприємства.

Що таке критичні навантаження

Перше питання, як зробити бізнес енергонезалежним, завжди одне: що саме має працювати без мережі. Критичні навантаження це обладнання, зупинка якого коштує найдорожче:

  • Сервери і зв'язокСервери, зв'язок, системи обліку і відеонагляду.
  • Холодильне обладнанняХолодильні камери і морозильне обладнання.
  • Насоси й вентиляціяНасоси, вентиляція, котельня.
  • Безперервні лініїЛінії з безперервним процесом, де зупинка псує продукт.
  • Аварійне освітленняАварійне освітлення, пожежна автоматика.

Складіть список, запишіть потужність кожного споживача і скільки годин на добу він працює. На практиці критичні навантаження часто становлять лише невелику частину від загальної потужності підприємства, і саме від цієї величини залежить розмір і вартість рішення.

Корисно розділити навантаження на три групи: те, що не можна зупиняти ні на секунду (сервери, автоматика, безперервні лінії); те, що може почекати кілька хвилин до запуску резерву (холод, насоси); і те, що можна вимкнути на весь час відключення (частина освітлення, кондиціювання офісів, допоміжні цехи). Перша група визначає, чи потрібне миттєве перемикання, друга і третя впливають на потрібну ємність.

Для точного списку найкраще мати погодинні дані з лічильника або короткочасні заміри навантаження на критичних лініях. Паспортна потужність обладнання часто завищена відносно реального споживання, і розрахунок «за табличками» дає надто великий накопичувач.

Чому мережева СЕС без світла не працює

Частий сюрприз: чи працює мережева СЕС без світла? Ні. Мережевий інвертор при зникненні напруги в мережі відключається за частки секунди. Це вимога безпеки: станція не повинна подавати напругу в лінію, на якій можуть працювати ремонтники. Тому сама по собі сонячна станція не дає резерву, навіть ясного дня. Щоб резервне живлення підприємства від сонця працювало, потрібен гібридний інвертор або окремий накопичувач з функцією формування власної мережі на об'єкті та автоматикою відокремлення від зовнішньої мережі.

Ряд інверторів на бетонній стіні заводського корпусу, сонячна станція Sklo Alliance

Схема 1: накопичувач для критичних навантажень

Склад: накопичувач (BESS) з інвертором, окремий щит критичних навантажень, автоматика перемикання.

Як працює: у звичайному режимі накопичувач заряджається від мережі, бажано вночі. При відключенні він за частки секунди підхоплює критичний щит. Обладнання не помічає перемикання.

Кому підходить: офісам, складам, об'єктам із серверами і холодом, де відключення тривають кілька годин.

Обмеження: автономія обмежена ємністю. Коли батарея розрядилася, резерв закінчився.

Шафа накопичувача енергії KSTAR у приміщенні, об'єкт Kolvah

Схема 2: СЕС + накопичувач

Склад: сонячна станція на даху або на ґрунті, накопичувач, гібридна автоматика.

Як працює: вдень станція живить підприємство і заряджає батареї. При відключенні вдень сонце продовжує працювати разом з накопичувачем, тому автономія відчутно довша. Сонячна електростанція з накопичувачем для блекауту корисна й у звичайні дні: зберігає денний надлишок на вечір і зрізає піки споживання.

Кому підходить: виробництвам з денним графіком, холодильним складам, підприємствам з великим дахом. Детальніше про промислові СЕС на даху.

Так побудовані наші проєкти Kolvah (гібридна СЕС 752 кВт з накопичувачем KSTAR) і COLLAR Company у Чернігові (гібридна СЕС 466 кВт з накопичувачем KSTAR на даху). Інші об'єкти є в розділі проєкти.

Дах цеху COLLAR Company, щільно вкритий сонячними панелями, вид згори

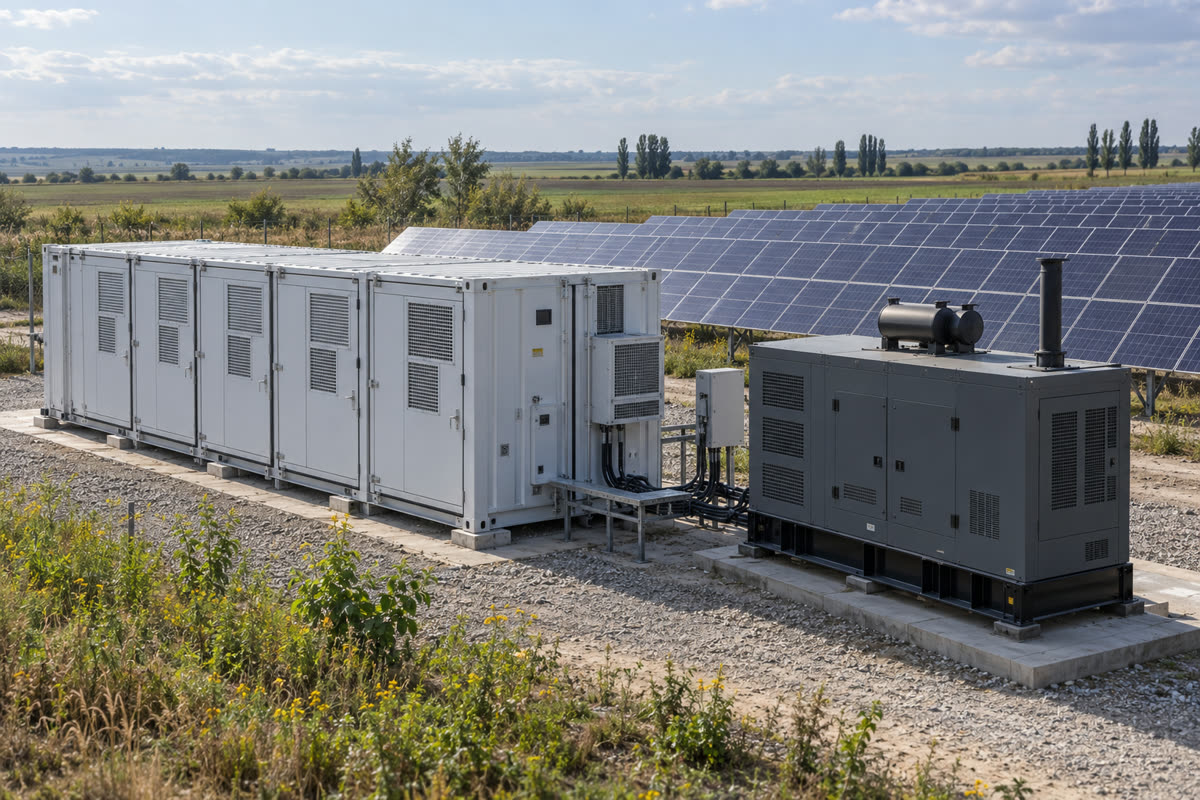

Схема 3: СЕС + накопичувач + генератор

Склад: усе зі схеми 2 плюс дизельний або газовий генератор, інтегрований в автоматику.

Як працює: накопичувач миттєво підхоплює навантаження, сонце підзаряджає його вдень, а генератор запускається, лише коли заряд падає нижче заданого рівня. Він працює в оптимальному режимі, заряджаючи батареї, і зупиняється, коли вони повні. Пального йде в рази менше, ніж коли генератор тягне все навантаження сам.

Кому підходить: безперервним виробництвам, енергонезалежність заводу, де відключення можуть тривати добу і довше.

Це і є найповніша відповідь на запит «блекаут для підприємства рішення»: три джерела, кожне робить те, що вміє найкраще.

Скільки годин автономії: формула і приклад

Скільки часу працює накопичувач при відключенні, рахують так:

години автономії = (ємність, кВт·год × глибина розряду × ККД) ÷ потужність критичних навантажень, кВт

Глибину розряду і ККД беруть за даними виробника. Для LFP-батарей допустима глибина розряду зазвичай висока, а втрати на перетворення невеликі, тому в оцінці часто використовують коефіцієнти близько 0,9. Вдень до ємності додається виробіток СЕС.

Умовний приклад для накопичувача 200 кВт·год (цифри для ілюстрації методики, не пропозиція):

СхемаКритичне навантаженняРозрахунокАвтономія вночіАвтономія вдень
1. Лише накопичувач40 кВт200 × 0,9 × 0,92 ÷ 40близько 4 годблизько 4 год
1. Лише накопичувач80 кВт200 × 0,9 × 0,92 ÷ 80близько 2 годблизько 2 год
2. СЕС + накопичувач80 кВтсонце покриває частину навантаженняблизько 2 годпомітно довше, залежить від хмарності
3. СЕС + накопичувач + генератор80 кВтгенератор підзаряджає батареюпоки є пальнепоки є пальне, генератор працює менше

Видно головне: удвічі менше критичне навантаження дає вдвічі більше годин. Тому розділити щити на критичні і некритичні зазвичай вигідніше, ніж ставити вдвічі більший накопичувач. Моделі різної ємності є в каталозі систем зберігання енергії.

З чого почати

  • Список навантаженьСкладіть список критичних навантажень з потужністю і годинами роботи.
  • Потрібні години резервуВизначте, скільки годин резерву вам реально потрібно, за власною статистикою відключень.
  • Місце під обладнанняПеревірте, чи є місце для СЕС на даху або поруч і для накопичувача.
  • Наявний генераторОцініть, чи є генератор і чи можна інтегрувати його в автоматику.
  • ФінансуванняПродумайте фінансування: детальніше про кредитування.

Як забезпечити підприємство світлом під час відключень саме у вашому випадку, краще розібрати з інженером на об'єкті. Детальніше про системи накопичення енергії для бізнесу і про Columbus SCADA, яка дає віддалений моніторинг і керування об'єктом та автоматичні сповіщення.

Щоб отримати розрахунок годин автономії під ваш список навантажень, залиште заявку у формі нижче, і інженер Columbus зв'яжеться з вами.
