ККД до 99,01%
Макс. ККД 99,01%, крива ККД тримається біля 99% у більшій частині діапазону навантажень при напрузі DC від 1 100 до 1 500 В.

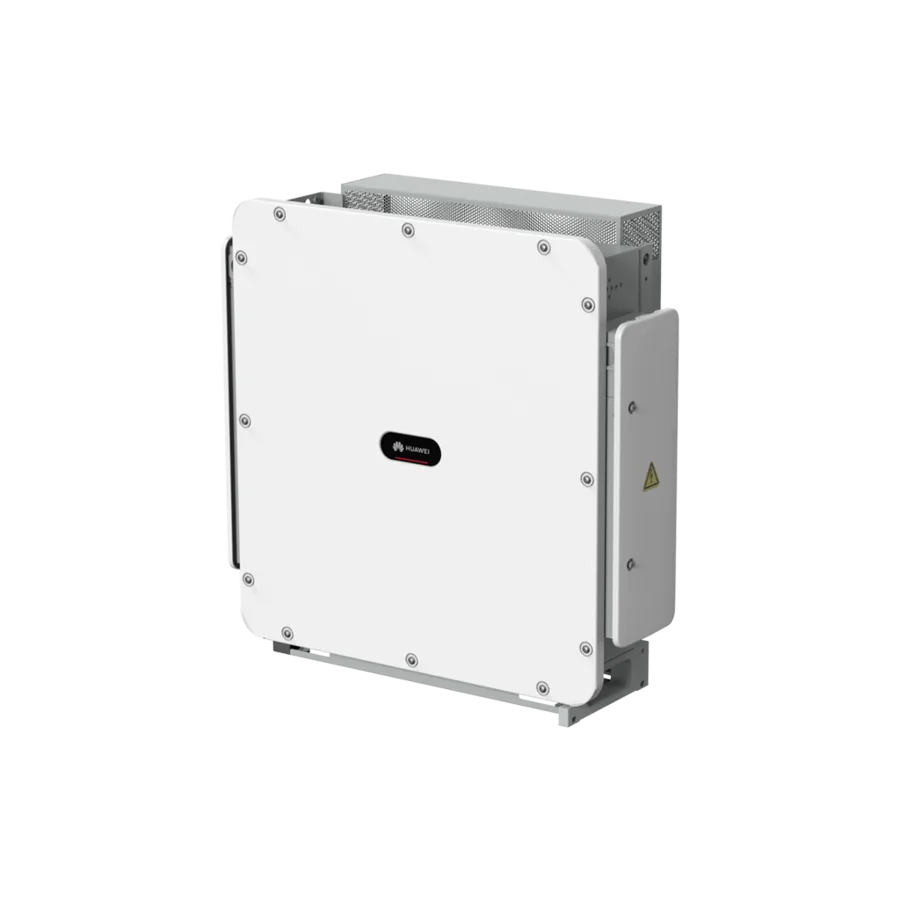

Інвертор-перетворювач (PCS) Huawei LUNA2000-213KTL-H0 для накопичувачів: 213 кВт, до 236,4 кВА, IP66.
Huawei LUNA2000-213KTL-H0 - інтелектуальна система перетворення енергії (Smart PCS) для контейнерних систем накопичення серії LUNA2000-4472 (4,5 МВт·год). Вона перетворює постійний струм батарей до 1 500 В на змінний 800 В і назад, з номінальною потужністю 213 кВт при 40 °C (192 кВт при 50 °C) і макс. повною потужністю 236,4 кВА.
Макс. ККД перетворювача 99,01%, а гармоніки струму THDi не перевищують 1,5% на номінальній потужності. Конструкція двоступенева: підвищувальний перетворювач DC і інверторний міст, тому PCS видає номінальну потужність у широкому діапазоні напруги батарей від 1 100 до 1 500 В (робочий діапазон від 800 В).
PCS модульна, у корпусі IP66 з антикорозійним класом C5-M, має вбудований інтелектуальний пристрій активного розмикання й алгоритм формування мережі. Кілька таких модулів ставляться поруч із батарейним контейнером, як стрінгові інвертори, тож відмова одного не зупиняє всю станцію.
| ККД | |
|---|---|
| Макс. ККД | 99,01% |
| Сторона DC | |
| Номінальна напруга DC | 1 331 В |
| Макс. напруга DC | 1 500 В |
| Робочий діапазон напруги DC | 800 В ~ 1 500 В |
| Діапазон напруги для роботи на номінальній потужності | 1100 В - 1500 В |
| Макс. струм DC | 218,5 А |
| Макс. кількість входів | 1 |
| Сторона AC | |
| Номінальна активна потужність AC | 213 000 Вт при 40 °C; 192 000 Вт при 50 °C |
| Макс. повна потужність | 236 400 ВА |
| Номінальна напруга AC | 800 В |
| Номінальна частота мережі AC | 50 Гц / 60 Гц |
| Макс. струм AC | 170,6 А |
| Діапазон регулювання коефіцієнта потужності | -1 ... +1 |
| Макс. загальні гармонічні спотворення | THDi ≤ 1,5% (при номінальній потужності) |
| Захист | |
| Захист від перевантаження за струмом AC | Так |
| Захист від зворотної полярності DC | Так |
| Контроль опору ізоляції | Так |
| Захист від струму витоку | Так |
| Розрядник DC | Тип II |
| Розрядник AC | Тип II |
| Зв'язок | |
| Індикація | Світлодіодні індикатори, WLAN + застосунок |
| USB | Так |
| Протокол зв'язку | Ethernet, CAN |
| Загальні дані | |
| Габарити (Ш x В x Г) | 875 x 865 x 365 мм |
| Маса | ≤ 110 кг |
| Діапазон робочих температур | -25 °C ~ 60 °C |
| Охолодження | Інтелектуальне повітряне охолодження |
| Макс. висота експлуатації без зниження потужності | 4 700 м |
| Відносна вологість | 0 ~ 100% (без конденсації) |
| Роз'єм DC | Клема OT / DT |
| Роз'єм AC | Клема OT / DT |
| Ступінь захисту | IP66 |
| Клас антикорозійного захисту | C5-M |
| Топологія | Безтрансформаторна |
| Відповідність стандартам | |
| Стандарти | GB/T 34120, GB/T 34133, IEC/EN62477-1 тощо |
Характеристики за даними виробника. Комплектацію під ваш об'єкт уточнюйте в менеджера.
Макс. ККД 99,01%, крива ККД тримається біля 99% у більшій частині діапазону навантажень при напрузі DC від 1 100 до 1 500 В.
Підвищувальний перетворювач і інверторний міст дозволяють працювати з батареями в діапазоні 800 ~ 1 500 В, а номінальну потужність видавати від 1 100 В.
Інтелектуальний алгоритм формування мережі (grid forming) дозволяє PCS самостійно задавати напругу й частоту, що потрібно для слабких мереж і мікромереж.
Інтелектуальний пристрій активного розмикання вбудовано в PCS. Є також захист від зворотної полярності DC, контроль ізоляції, захист від струму витоку й розрядники типу II на DC і AC.
Модуль 875 x 865 x 365 мм масою до 110 кг з інтелектуальним повітряним охолодженням, захистом IP66 і класом C5-M. Працює від -25 °C до 60 °C і без зниження потужності до 4 700 м.
THDi не більше 1,5% на номінальній потужності, коефіцієнт потужності регулюється від -1 до +1.
PCS призначена для систем серії LUNA2000-4472 (LUNA2000-4.5MWH).
Двонаправлене перетворення енергії між батареями й мережею 800 В через трансформаторну станцію.
Алгоритм формування мережі для автономної роботи й підтримки напруги та частоти.
Номінальна потужність 213 кВт при 40 °C, а при 50 °C перетворювач ще видає 192 кВт.
Даташит вказує, що крива ККД стосується моделей серії LUNA2000-4472, тобто контейнерів Smart String ESS на 4,5 МВт·год.
800 В AC, 50 / 60 Гц, тому PCS підключається до мережі через трансформаторну станцію.
Так: 213 кВт при 40 °C і 192 кВт при 50 °C. Робочий діапазон від -25 °C до 60 °C.
Світлодіодні індикатори, WLAN із застосунком, USB, зв'язок через Ethernet і CAN.
Huawei LUNA2000-213KTL-H0 - інтелектуальна система перетворення енергії (Smart PCS, двонаправлений інвертор для накопичувача) для контейнерних систем зберігання енергії серії LUNA2000-4472, тобто контейнерів на 4,5 МВт·год. Вона перетворює постійний струм батарей до 1 500 В на змінний 800 В і назад. Номінальна потужність 213 кВт при 40 °C і 192 кВт при 50 °C, максимальна повна потужність 236,4 кВА. Columbus як офіційний представник Huawei постачає цю PCS у складі станцій накопичення в Україні.
Кілька модулів PCS ставляться поруч із батарейним контейнером, як стрінгові інвертори на сонячній станції. Кожен модуль керує своєю частиною батарей, і відмова одного не зупиняє всю станцію. Модуль 875 x 865 x 365 мм важить до 110 кг, має інтелектуальне повітряне охолодження, захист IP66 і антикорозійний клас C5-M. Він працює від -25 °C до 60 °C і без зниження потужності на висоті до 4 700 м.
Захист включає контроль опору ізоляції, захист від зворотної полярності DC, від струму витоку й перевантаження, а також розрядники типу II на сторонах DC і AC. Коефіцієнт потужності регулюється від -1 до +1, тож PCS може компенсувати реактивну потужність.
Ця модель розрахована саме на контейнер LUNA2000-4.5MWH. Для інших контейнерів Huawei Smart String ESS із напругою 1 180-1 500 В є LUNA2000-200KTL-H0 на 200 кВт, а для комерційних шаф на 97-200 кВт·год інша PCS на 100 кВт. Кількість модулів визначається потрібною потужністю станції. Зв'язок ведеться через Ethernet і CAN, налаштування через WLAN і застосунок.
Ми рахуємо кількість PCS і контейнерів, проєктуємо станцію разом із трансформаторною підстанцією на 800 В, постачаємо обладнання по Україні, монтуємо, вводимо в роботу й обслуговуємо. Понад 15 років досвіду в енергетиці. Ціна за запитом: менеджер підготує пропозицію під ваш проєкт.
