Чотири канали зв'язку
RS485, Ethernet 10/100/1000 Мбіт/с, 4G LTE з виносною штирьовою антеною і WLAN 2,4 / 5 ГГц.

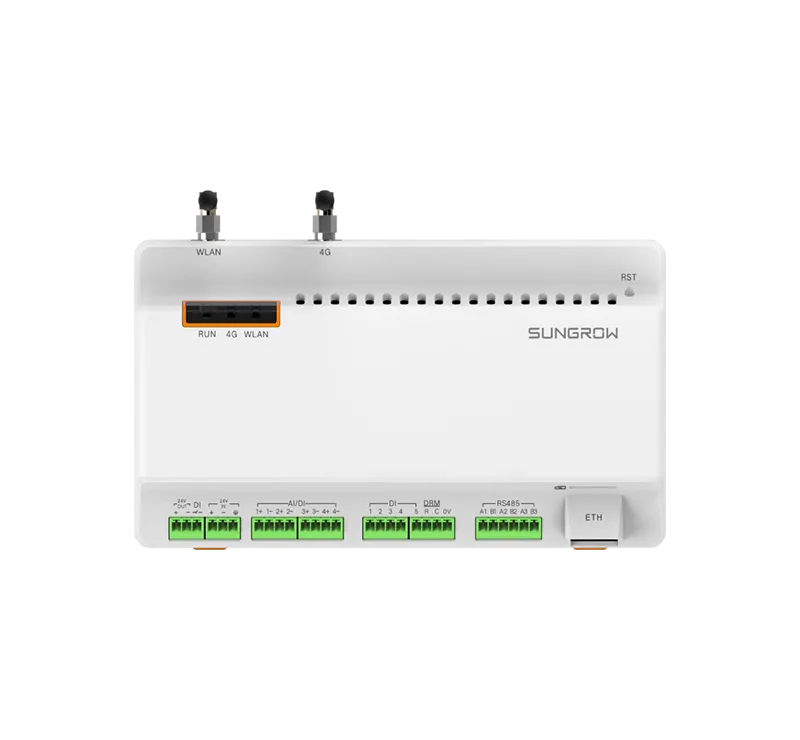

Реєстратор даних Sungrow Logger1000A-EU: збір даних до 30 пристроїв, RS485, Ethernet, 4G і WLAN, вбудований вебсервер.
Sungrow Logger1000A-EU - пристрій збору даних і перетворення протоколів для сонячних станцій. Він опитує інвертори, комбайнер-бокси, метеостанції та лічильники, передає дані в iSolarCloud, працює як шлюз і керує потужністю станції.
Компактний модуль 200 * 110 * 60 мм масою 400 г ставиться на DIN-рейку або на стіну в щиті. Підтримує до 30 пристроїв через 3 порти RS485, виходить в інтернет через Ethernet, 4G (Micro-SIM) або WLAN і має вбудований вебсервер: налаштувати його можна з ПК чи смартфона без застосунку.
| Основні дані | |
|---|---|
| Кількість підтримуваних пристроїв | Макс. 30 |
| Зв'язок | |
| RS485 | 3 |
| Ethernet | 1 * RJ45, 10/100/1000 Мбіт/с |
| Цифровий вхід | 5, макс. 24 В DC |
| Аналоговий вхід | 4, підтримка 4 мА - 20 мА або 0 В DC - 10 В DC |
| SIM-картка * | Micro-Sim (15 мм * 12 мм) |
| Робочі діапазони частот | LTE (FDD): B1 / B3 / B7 / B8 / B20 / B28A; LTE (TDD): B38 / B40 / B41; GSM: B3 / B8 |
| WLAN | 802.11 a/b/g/n/ac, HT20/40/80 МГц, 2,4 ГГц / 5 ГГц |
| Антена 4G | Штирьова антена (на клейовій основі) |
| Живлення | |
| Вхід DC | 24 ± 0,72 В DC, 1,2 А |
| Вихід DC | 24 ± 0,72 В DC, 0,5 А |
| Споживана потужність | Типово 30 Вт, макс. 40 Вт |
| Умови експлуатації | |
| Робоча температура | -30 °C - 60 °C |
| Допустимий діапазон відносної вологості | 0 % - 95 %, без конденсації |
| Макс. висота експлуатації | 4000 м |
| Ступінь захисту | IP20 |
| Механічні параметри | |
| Габарити (Ш * В * Г) | 200 мм * 110 мм * 60 мм |
| Маса | 400 г |
| Монтаж | DIN-рейка / настінний монтаж |
| Відповідність стандартам | |
| ЕМС і радіо | CE, UKCA |
| Примітки до таблиці | |
| * | Додаткові інструкції та інформацію про сумісних постачальників SIM-карток дивіться в посібнику користувача. |
Характеристики за даними виробника. Комплектацію під ваш об'єкт уточнюйте в менеджера.
RS485, Ethernet 10/100/1000 Мбіт/с, 4G LTE з виносною штирьовою антеною і WLAN 2,4 / 5 ГГц.
Логер сам розподіляє адреси Modbus між пристроями, що прискорює пусконалагодження.
Моніторинг і налаштування через браузер з ПК або смартфона, застосунок не потрібен. Підтримується локальний моніторинг.
Керування активною та реактивною потужністю, пакетне налаштування параметрів і оновлення прошивки інверторів, віддалене обслуговування через вебдоступ.
5 цифрових входів до 24 В і 4 аналогові входи 4-20 мА або 0-10 В для метеодатчиків та сигналів від енергокомпанії.
Збір даних з інверторів і лічильника та передача в iSolarCloud.
Керування активною та реактивною потужністю станції за вимогами мережі.
Монтаж на DIN-рейку в щит поруч з іншим обладнанням.
Логер виходить в інтернет через 4G з картою Micro-SIM або через WLAN.
Від 24 В DC (24 ± 0,72 В, 1,2 А); споживання типово 30 Вт, максимум 40 Вт. Є вихід 24 В DC, 0,5 А для живлення датчиків.
Ні, ступінь захисту IP20, тільки в шафу чи приміщення. Для монтажу надворі є шафа COM100D-EU з цим логером усередині.
До 30 через 3 порти RS485.
Micro-SIM (15 * 12 мм). Сумісних операторів наведено в посібнику користувача.
Sungrow Logger1000A-EU це пристрій збору даних і перетворення протоколів для комерційних і промислових сонячних станцій. Він опитує інвертори, комбайнер-бокси, метеостанції та лічильники, передає дані в хмару iSolarCloud, працює як шлюз для зовнішніх систем і керує потужністю станції. Компактний модуль 200 * 110 * 60 мм масою 400 г встановлюють на DIN-рейку або на стіну в щиті автоматики поруч з іншим обладнанням.
Логер сам розподіляє адреси Modbus між підключеними пристроями. На станції з десятками інверторів це помітно скорочує час введення в експлуатацію та зменшує ризик помилок, коли два пристрої випадково отримують однакову адресу.
Logger1000A-EU не лише збирає телеметрію. Він керує активною та реактивною потужністю станції, що потрібно для обмеження експорту в мережу або виконання команд оператора. Через логер виконують пакетне налаштування параметрів і оновлення прошивки всіх інверторів одночасно, а віддалений вебдоступ дозволяє сервісу вирішувати більшість питань без виїзду на об'єкт.
Logger1000A-EU це модуль для монтажу в наявний щит, де вже є живлення й захист від перенапруг. Якщо щита немає або логер треба поставити надворі біля інверторів, зручніша готова шафа COM100D-EU з тими самими функціями в корпусі IP66. Для великих станцій з десятками пристроїв і SCADA є Logger4000. Порівняти їх можна в розділі системи моніторингу.
Логер доцільний для дахових і наземних СЕС підприємств з кількома інверторами Sungrow, для станцій з обмеженням видачі в мережу та для шаф автоматики, куди зводять керування всією енергетикою об'єкта. Він також стане основою для підключення накопичувача та лічильників у єдину систему.
Columbus, офіційний представник Sungrow з досвідом понад 15 років, підбирає обладнання зв'язку під конкретну станцію, монтує логер, налаштовує обмеження експорту й підключає систему моніторингу та управління. Поставка по Україні, ціна за запитом.
