Рішення «під ключ» у контейнері

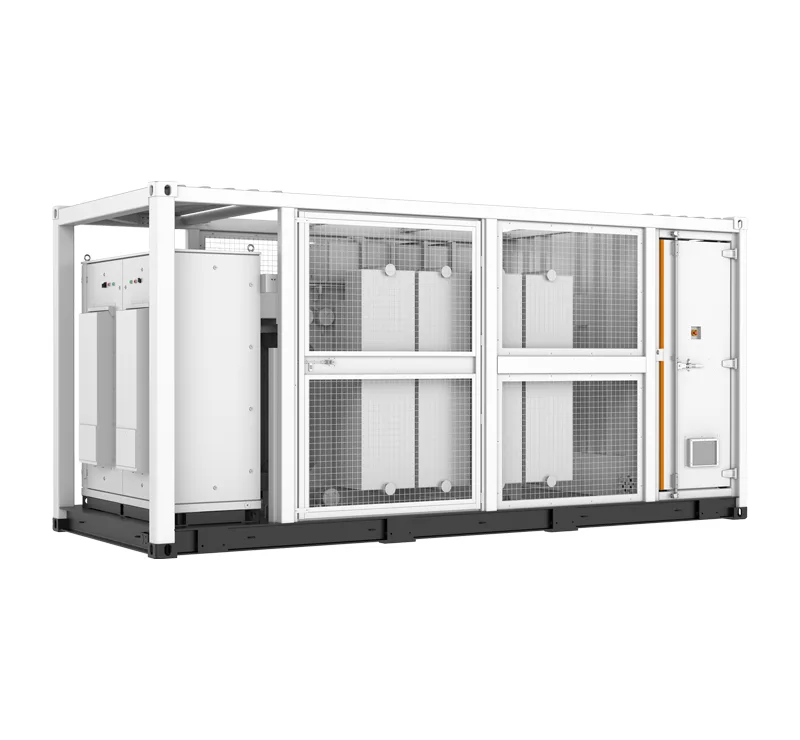

Масляний трансформатор, розподільний пристрій середньої напруги та панель низької напруги зібрано в стандартному 20-футовому контейнері 6058 * 2896 * 2438 мм. Блок до 7 МВт.
Середньовольтна станція Sungrow MVS6400-LV: 6400 кВА, 10–35 кВ, ККД не нижче 99 %, блок до 7 МВт.
Sungrow MVS6400-LV - комплектна станція середньої напруги «під ключ» для сонячних електростанцій на стрінгових інверторах 1500 В DC SG350HX і SG350HX-20. Вона приймає змінний струм 800 В від інверторів і підвищує його до 10-35 кВ.
У 20-футовому контейнері стоїть масляний трансформатор 6400 кВА (7040 кВА при 30 °C) з двома обмотками НН (Dy11y11), розподільний пристрій СН і панель НН з двома головними вимикачами 4000 А, 20 роз'єднувачами й 60 запобіжниками. Блок станції до 7 МВт.
| Трансформатор | |
|---|---|
| Тип трансформатора | Масляний |
| Номінальна потужність | 6400 кВА при 40 °C |
| Макс. потужність | 7040 кВА при 30 °C |
| Група з'єднання обмоток | Dy11y11 |
| Напруга НН / СН | 0,8 кВ - 0,8 кВ / (10 ~ 35) кВ |
| Макс. вхідний струм при номінальній напрузі | 2540 А * 2 |
| Частота | 50 Гц |
| Відгалуження на стороні ВН | 0, ± 2 * 2,5 % |
| ККД | Tier2 |
| Спосіб охолодження | ONAN (природна циркуляція оливи та повітря) |
| Напруга короткого замикання | 8 % (± 10 %) |
| Тип оливи | Мінеральна олива (без PCB) |
| Матеріал обмоток | Al / Al |
| Клас ізоляції | A |
| Розподільний пристрій СН | |
| Тип ізоляції | SF6 *** |
| Діапазон номінальної напруги | 24 кВ ~ 40,5 кВ |
| Номінальний струм | 630 А |
| Стійкість до внутрішньої дуги | IAC AFL 20 кА / 1 с |
| Панель НН | |
| Головний вимикач | 4000 А / 800 В AC / 3P, 2 шт. |
| Роз'єднувачі | 260 А / 800 В AC / 3P, 20 шт. |
| Запобіжники | 350 А / 800 В AC / 1P, 60 шт. |
| Захист | |
| Захист входу AC | Запобіжник + роз'єднувач |
| Захист трансформатора | Температура оливи, рівень оливи, тиск оливи, реле Бухгольца |
| Релейний захист | 50 / 51, 50 N / 51 N |
| Захист від перенапруг | AC тип I + II |
| Загальні дані | |
| Габарити (Ш * В * Г) | 6058 мм * 2896 мм * 2438 мм |
| Орієнтовна маса | 22 т |
| Діапазон робочої температури довкілля * | -30 °C ~ 60 °C ** |
| Живлення від допоміжного трансформатора | 15 кВА / 400 В (опція: макс. 40 кВА) |
| Ступінь захисту | IP54 |
| Допустима відносна вологість (без конденсації) | 0 % ~ 95 % |
| Висота експлуатації | 1000 м (стандарт) / > 1000 м (опція) |
| Зв'язок | Стандартно: RS485, Ethernet, оптоволокно |
| Відповідність стандартам | IEC 60076, IEC 62271-200, IEC 62271-202, IEC 61439-1, EN 50588-1 |
| Примітки до таблиці | |
| * | Температура довкілля визначається як середнє значення щонайменше чотирьох рівномірно розміщених точок вимірювання на відстані 1 м від обладнання, на половині його висоти. Датчики температури мають бути захищені від потоків повітря, теплового випромінювання та різких коливань температури, щоб уникнути похибок показів. |
| ** | За температури нижче -20 °C потрібна додаткова комплектація. |
| *** | Кільцевий розподільний пристрій (RMU) 24 кВ без SF6. |
Характеристики за даними виробника. Комплектацію під ваш об'єкт уточнюйте в менеджера.
Масляний трансформатор, розподільний пристрій середньої напруги та панель низької напруги зібрано в стандартному 20-футовому контейнері 6058 * 2896 * 2438 мм. Блок до 7 МВт.
Усе обладнання попередньо змонтоване, тому станцію швидко встановлюють і вводять в експлуатацію; стандартний контейнер зручно перевозити.
Відсіки середньої та низької напруги розділені, є окреме приміщення керування. Усі ключові компоненти доступні спереду, заходити всередину не потрібно.
Контроль температури, рівня й тиску оливи, реле Бухгольца, релейний захист 50/51, 50N/51N і захист від перенапруг AC тип I + II.
Онлайн-аналіз для швидкого пошуку несправностей, модульна конструкція для простої заміни основного обладнання. Зв'язок RS485, Ethernet і оптоволокно.
Усі компоненти пройшли типові випробування; відповідність IEC 60076, IEC 62271-200, IEC 62271-202, IEC 61439-1 і EN 50588-1.
Підвищення напруги від інверторів Sungrow SG350HX / SG350HX-20 до середньої напруги мережі станції.
Типові блоки станції збираються навколо однієї MV-станції з паралельним підключенням інверторів на панелі НН.
Заводська збірка скорочує монтаж і пусконалагодження на об'єкті.
Онлайн-аналіз допомагає швидко знайти несправність, а модульна конструкція спрощує заміну обладнання.
Вона розроблена для стрінгових інверторів Sungrow 1500 В DC SG350HX і SG350HX-20 з виходом 800 В AC.
ONAN, тобто природна циркуляція оливи та повітря, без вентиляторів. Олива мінеральна без PCB, обмотки Al / Al.
Температура довкілля від -30 °C до 60 °C (нижче -20 °C потрібна додаткова комплектація), вологість 0-95 % без конденсації, висота 1000 м стандартно, вище як опція. Ступінь захисту IP54.
2 головні вимикачі 4000 А / 800 В, 20 роз'єднувачів 260 А і 60 запобіжників 350 А. Трансформатор має дві обмотки НН по 0,8 кВ, макс. вхідний струм 2540 А на кожну.
Так, допоміжний трансформатор 15 кВА / 400 В, опційно до 40 кВА.
Sungrow MVS6400-LV це комплектна станція середньої напруги «під ключ» для великих сонячних електростанцій на стрінгових інверторах 1500 В DC SG350HX і SG350HX-20. Вона приймає змінний струм 800 В від інверторів і підвищує його до 10-35 кВ. Масляний трансформатор 6400 кВА (до 7040 кВА при 30 °C) дозволяє зібрати навколо однієї станції блок до 7 МВт, і все це в стандартному 20-футовому контейнері.
На відміну від MVS3200-LV і MVS4480-LV з однією обмоткою, трансформатор MVS6400-LV має схему Dy11y11 з двома обмотками НН. Відповідно, панель низької напруги має два головні вимикачі 4000 А, 20 роз'єднувачів і 60 запобіжників. Це дає змогу підключити вдвічі більше інверторів до однієї станції та отримати великий блок у тому самому габариті контейнера 6058 * 2896 * 2438 мм.
Для менших блоків доцільніші MVS3200-LV і MVS4480-LV, а для найбільших MVS8960-LV.
Кількість інверторів на одну MVS залежить від потужності трансформатора, температури на майданчику й співвідношення DC/AC станції. Номінал 6400 кВА з запасом до 7040 кВА при 30 °C дозволяє скомпонувати блок до 7 МВт. Наші інженери виконують цей розрахунок разом із розкладкою масиву й трасами кабелів.
Відсіки середньої й низької напруги розділені, є окреме приміщення керування, усі ключові компоненти доступні спереду. Трансформатор має контроль температури, рівня й тиску оливи та реле Бухгольца, лінії захищені релейним захистом 50/51, 50N/51N, встановлено захист від перенапруг AC тип I + II. Онлайн-діагностика допомагає швидко знаходити несправності, а зв'язок із SCADA станції виконується через RS485, Ethernet або оптоволокно.
Усі компоненти пройшли типові випробування, станція відповідає IEC 60076, IEC 62271-200, IEC 62271-202, IEC 61439-1 та EN 50588-1. Інші комплектні рішення дивіться в розділі модульні блоки живлення.
Columbus є офіційним представником Sungrow і понад 15 років працює в енергетиці. Ми розраховуємо блоки станції, підбираємо інвертори й MVS, проєктуємо й будуємо промислові СЕС на ґрунті, постачаємо обладнання по Україні, виконуємо монтаж, пусконалагодження й сервіс. Ціна за запитом.
