PVM1000
Моніторінг

PVM1000

Система моніторингу Sungrow PVM1000 для великих сонячних електростанцій: інтегрований оптичний комутатор і апаратний брандмауер.

Опис

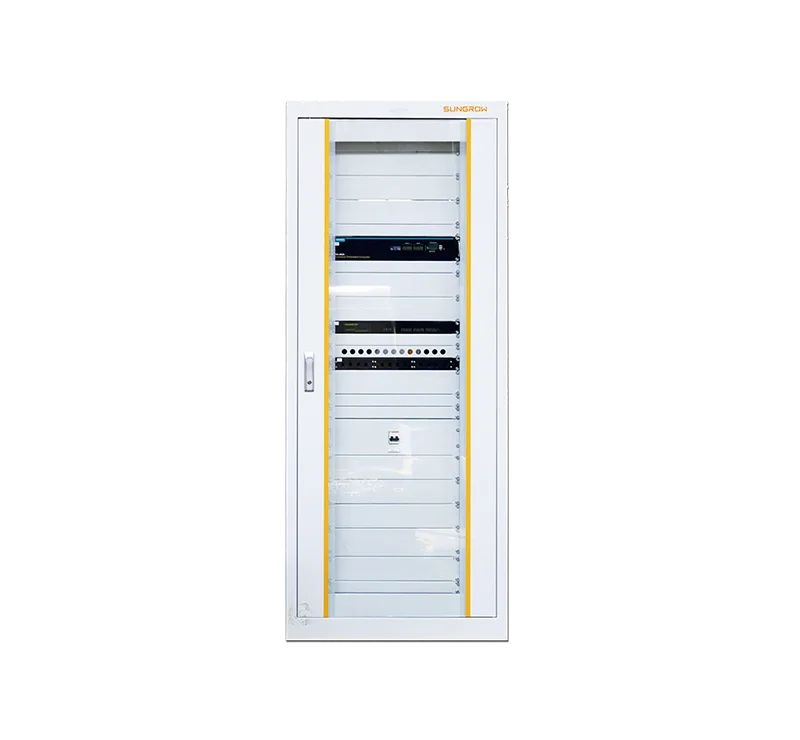

Sungrow PVM1000 - локальна система SCADA для великих сонячних електростанцій: шафа з сервером або промисловим комп'ютером, робочою станцією, оптоволоконним комутатором і програмою моніторингу Insight. Вона збирає дані з інверторів, комбайнер-боксів, трансформаторів і систем перетворення енергії безпосередньо на станції.

Система розрахована на станції потужністю до 200 МВт, будує мережу по оптоволокну або Ethernet (шина чи оптоволоконне кільце), працює за протоколом IEC104 і безшовно передає дані в хмару iSolarCloud для централізованого керування.

Переваги PVM1000

Для станцій до 200 МВт

Локальний моніторинг промислових електростанцій з передачею даних у iSolarCloud.

Програма Insight

Вбудоване ПЗ моніторингу Insight контролює інвертори, комбайнер-бокси, трансформатори й системи перетворення енергії.

Вбудований оптоволоконний комутатор

4, 8, 16 або 24 оптоволоконних порти і 8, 16 або 20 портів Ethernet; топологія шина або кільце.

Апаратний брандмауер

Опційний апаратний брандмауер захищає мережу станції.

Де застосовують

Наземні сонячні електростанції

Диспетчеризація великих станцій з оптоволоконною мережею.

Станції з вимогою локальної SCADA

Локальний моніторинг на самій станції, обмін даними за IEC104.

Централізоване керування кількома станціями

Підключення до iSolarCloud для керування з одного центру.

Станції з вимогами до кібербезпеки

Опційний апаратний брандмауер захищає мережу станції.

Питання й відповіді

Що входить у систему?

Сервер або промисловий комп'ютер (IPC), настільна робоча станція, комутатор і ПЗ Insight у шафі; брандмауер опційно.

Яке живлення потрібне?

200-240 В AC, 32 А, 50/60 Гц.

У яких умовах працює?

IPC від -20 °C до 60 °C, сервер від 10 °C до 35 °C, вологість до 95 % при 25 °C. Шафа сервера 600 * 2260 * 1000 мм.

Яким протоколом обмінюється з іншими системами?

IEC104 у режимах master і slave.

Sungrow PVM1000: локальна SCADA для сонячних станцій до 200 МВт

Sungrow PVM1000 це локальна система SCADA для великих сонячних електростанцій. Вона постачається як шафа з сервером або промисловим комп'ютером, робочою станцією оператора, оптоволоконним комутатором і програмою моніторингу Insight. PVM1000 збирає дані з інверторів, комбайнер-боксів, трансформаторів і систем перетворення енергії безпосередньо на станції, без залежності від інтернету, і розрахована на об'єкти потужністю до 200 МВт.

Навіщо станції локальна SCADA

Хмарний моніторинг зручний для власника, але велика станція потребує диспетчеризації на місці: черговий персонал має бачити стан обладнання в реальному часі навіть тоді, коли зовнішній канал зв'язку недоступний. PVM1000 закриває цю задачу, а паралельно безшовно передає дані в хмару iSolarCloud для централізованого керування кількома станціями з одного центру.

Програма Insight

Вбудоване програмне забезпечення Insight контролює інвертори, комбайнер-бокси, трансформатори й системи перетворення енергії. Обмін даними з оператором мережі та зовнішніми системами виконується за протоколом IEC104, який зазвичай вимагають для диспетчеризації енергетичних об'єктів.

Мережа станції

  • Оптоволоконний комутатор: 4, 8, 16 або 24 оптоволоконних порти та 8, 16 або 20 портів Ethernet.
  • Топологія: шина або оптоволоконне кільце. Кільце зберігає зв'язок з обладнанням навіть при пошкодженні однієї ділянки кабелю.
  • Кібербезпека: опційний апаратний брандмауер захищає мережу станції від зовнішнього доступу.

Для яких проєктів

PVM1000 обирають для наземних сонячних електростанцій з оптоволоконною мережею, для об'єктів, де технічні умови вимагають локальної SCADA та обміну за IEC104, і для компаній з кількома станціями, які хочуть керувати ними централізовано. Для комерційних дахових СЕС з кількома інверторами зазвичай достатньо логера чи комунікаційної шафи, їх дивіться в розділі системи моніторингу.

Як ми впроваджуємо PVM1000

Склад шафи залежить від розміру станції: кількість оптоволоконних портів, серверне обладнання, потреба в брандмауері. Інженери Columbus розробляють схему зв'язку станції, підбирають комплектацію PVM1000, прокладають оптоволоконну мережу, налаштовують Insight, обмін за IEC104 і передачу даних в iSolarCloud.

Купити Sungrow PVM1000

Columbus є офіційним представником Sungrow і понад 15 років працює в сонячній енергетиці. Ми будуємо промислові СЕС на ґрунті й запускаємо системи моніторингу та управління під ключ, постачаємо обладнання по Україні й супроводжуємо в сервісі. Ціна за запитом, менеджер підготує пропозицію.
