12 MPPT для потужних модулів
12 незалежних трекерів по 2 стрінги, струм до 30 А на трекер і на роз'єм DC, тому інвертор підходить для фотомодулів потужністю понад 500 Вт. Рекомендована потужність масиву до 175 кВт.

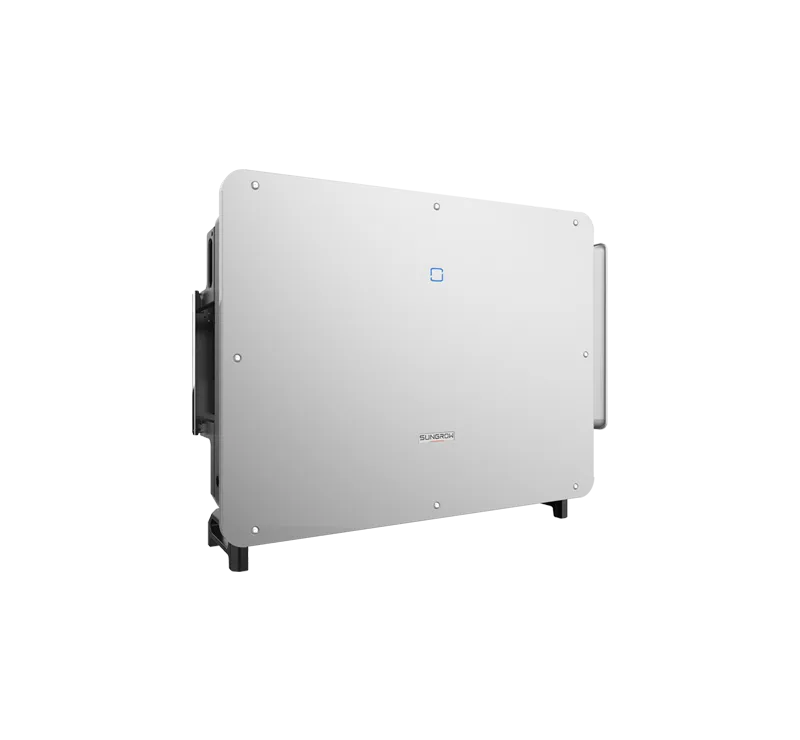

Стрінговий інвертор Sungrow SG125CX-P2: 125 кВт, до 12 MPPT, ККД до 98,5 %, 1100 В, захист IP66 і C5, захист від дугових пошкоджень AFCI.
Sungrow SG125CX-P2: трифазний мережевий стрінговий інвертор на 125 кВт для комерційних і промислових сонячних станцій з напругою DC до 1100 В. Він має 12 незалежних трекерів MPPT по 2 стрінги, приймає до 175 кВт фотомодулів і працює з мережами 380 / 400 В.
Виробник робить ставку на зручний монтаж і безпеку: горизонтальний кронштейн X-RACK, знімна платформа для підключення AC, захист від дугових пробоїв AFCI, захист від перенапруг DC тип I + II та корпус IP66 з класом C5. Функція PowerMax шукає глобальний максимум потужності при частковому затіненні, а моніторинг виконують через iSolarCloud.
| Вхід (DC) | |
|---|---|
| Рекомендована макс. вхідна потужність PV | 175 кВт |
| Макс. вхідна напруга PV * | 1100 В |
| Мін. вхідна напруга PV / напруга запуску | 180 В / 200 В |
| Номінальна вхідна напруга PV | 600 В |
| Діапазон напруги MPPT ** | 180 В ~ 1000 В |
| Кількість незалежних входів MPP | 12 |
| Кількість стрінгів PV на MPPT | 2 |
| Макс. вхідний струм PV | 360 А (30 А * 12) |
| Макс. струм короткого замикання DC | 480 А (40 А * 12) |
| Макс. струм на роз'єм DC | 30 А |
| Вихід (AC) | |
| Номінальна вихідна потужність AC | 125 кВт |
| Макс. повна вихідна потужність AC | 125 кВА |
| Макс. вихідний струм AC | 181,1 А |
| Номінальний вихідний струм AC (при 230 В) | 181,1 А |
| Номінальна напруга AC | 3 / N / PE, 220 В / 380 В; 230 В / 400 В |
| Діапазон напруги AC | 320 В ~ 480 В |
| Номінальна частота мережі | 50 Гц / 60 Гц |
| Діапазон частоти мережі | 45 Гц ~ 55 Гц / 55 Гц ~ 65 Гц |
| Гармонічні спотворення (THD) | < 3% (при номінальній потужності) |
| Коефіцієнт потужності при номінальній потужності / діапазон регулювання | > 0,99 / 0,8 випереджальний ~ 0,8 відстаючий |
| Кількість фаз живлення в мережу / підключення AC | 3 / 3-N-PE |
| ККД | |
| Макс. ККД / європейський ККД | 98,5% / 98,3% |
| Захист і функції | |
| Моніторинг мережі | Так |
| Захист від зворотної полярності DC | Так |
| Захист від короткого замикання AC | Так |
| Захист від струму витоку | Так |
| Захист від перенапруг | DC тип I + II / AC тип II |
| Контроль замикання на землю | Так |
| Вимикач DC | Так |
| Контроль струму стрінгів PV | Так |
| Захист від дугових пробоїв (AFCI) | Так |
| Функція відновлення від PID | Так |
| Сумісність з оптимізаторами *** | Опція |
| Сумісність з RSD *** | Опція |
| Загальні дані | |
| Габарити (Ш * В * Г) | 1020 мм * 795 мм * 360 мм |
| Маса | ≤ 93 кг |
| Спосіб монтажу | Настінний кронштейн |
| Топологія | Безтрансформаторна |
| Ступінь захисту | IP66 |
| Споживання вночі | < 5 Вт |
| Корозійна стійкість | C5 |
| Діапазон робочих температур | -30 °C ~ 60 °C |
| Допустима відносна вологість (без конденсації) | 0% ~ 100% |
| Охолодження | Інтелектуальне примусове повітряне |
| Макс. висота експлуатації | 4000 м |
| Індикація | Світлодіоди, Bluetooth + застосунок |
| Зв'язок | RS485 / WLAN (опція) / Ethernet (опція) |
| Тип підключення DC | EVO2 (макс. 6 мм²) |
| Тип підключення AC | Клема OT / DT (макс. 240 мм²) |
| Специфікація кабелю AC | Зовнішній діаметр 30 мм ~ 60 мм |
| Відповідність мережевим стандартам | IEC 62109-1, EN/IEC 61000-6-1/2/3/4, IEC 61727, IEC 62116, EN 50549-1/2, UTE C15-712-1, VDE V 0126-1-1, VDE-AR-N 4105:2018, VFR 2019, NC RfG, G99, UNE 217002, NTS, CEI 0-21 2019, CEI0-16 2019, NRS-097-2-1, IEC 63027 |
| Підтримка мережі | Функція Q вночі, LVRT, HVRT, керування активною й реактивною потужністю та швидкістю зміни потужності |
| Примітки | |
| Примітка * | Вхідна напруга, що перевищує робочий діапазон напруги MPPT, вмикає захист інвертора. |
| Примітка ** | Повний діапазон напруги MPPT при повному навантаженні дивіться в посібнику користувача. |
| Примітка *** | Щодо сумісності з оптимізаторами й RSD проконсультуйтеся з Sungrow перед замовленням. |
Характеристики за даними виробника. Комплектацію під ваш об'єкт уточнюйте в менеджера.
12 незалежних трекерів по 2 стрінги, струм до 30 А на трекер і на роз'єм DC, тому інвертор підходить для фотомодулів потужністю понад 500 Вт. Рекомендована потужність масиву до 175 кВт.
Глобальне сканування MPPT PowerMax знаходить найкращу точку роботи, коли частина модулів у тіні. За даними Sungrow це додає до 2% генерації.
Запатентований кронштейн X-RACK дає змогу встановити інвертор горизонтально. Знімна платформа для кабелів AC і висувна ущільнювальна пластина скорочують час робіт приблизно на 30% (за даними виробника). Підтримуються алюмінієві кабелі AC до 240 мм².
Функція захисту від дугових пробоїв AFCI 2.0, захист від перенапруг DC тип I + II та AC тип II, контроль струму витоку й замикання на землю. Вхід PV можна швидко вимкнути в разі аварії.
Корпус IP66 з антикорозійним класом C5, робота від -30 до 60 °C і на висоті до 4000 м.
Хмарна платформа iSolarCloud показує роботу станції в реальному часі, знаходить місце несправності й дає віддалене обслуговування. Інвертор також записує аварії мережі та має діагностику IV-кривих.
Основне призначення інвертора за класифікацією Sungrow: сонячні станції для бізнесу на дахах цехів, складів, торгових центрів.
Дахи з вентиляційними шахтами, парапетами чи сусідніми будівлями, де PowerMax допомагає зменшити втрати від тіні.
Розподілена схема з кількома інверторами по 125 кВт, коли потрібно багато незалежних трекерів.
Інвертор опційно сумісний з оптимізаторами Sungrow і пристроями швидкого вимкнення (RSD) для захисту на рівні модуля (сумісність треба погодити з Sungrow перед замовленням).
Інвертор приймає струм до 30 А на трекер і на роз'єм DC, тому розрахований на потужні модулі понад 500 Вт. Діапазон напруги MPPT від 180 до 1000 В, макс. вхідна напруга 1100 В.
Трифазна мережа 3 / N / PE, 220 / 380 В або 230 / 400 В, діапазон напруги від 320 до 480 В, частота 50 або 60 Гц.
Так, опційно. Інвертор сумісний з оптимізаторами Sungrow і RSD, але цю сумісність виробник просить погодити з Sungrow перед замовленням.
На настінний кронштейн. Також є запатентований горизонтальний кронштейн X-RACK для горизонтального монтажу. Габарити 1020 * 795 * 360 мм, маса до 93 кг.
Через Bluetooth і застосунок, світлодіодну індикацію, RS485, опційно WLAN або Ethernet. Дистанційний моніторинг через iSolarCloud.
Sungrow SG125CX-P2 це трифазний мережевий стрінговий інвертор нового покоління серії CX-P2 для комерційних і промислових сонячних станцій з напругою DC до 1100 В. Він працює з мережами 380 і 400 В, має 12 незалежних трекерів MPPT і приймає до 175 кВт фотомодулів. Цю модель обирають для дахів цехів, складів і торгових центрів, де важливі швидкий монтаж, пожежна безпека й висока генерація при складній геометрії даху.
Серія P2 спроєктована під сучасні потужні модулі. Струм до 30 А на трекер і на роз'єм DC дозволяє без обмежень під'єднувати панелі потужністю понад 500 Вт, по 2 стрінги на кожен із 12 трекерів. Функція PowerMax виконує глобальне сканування MPPT і знаходить найкращу точку роботи, коли частина масиву в тіні від парапетів, вентшахт чи сусідніх будівель. За даними Sungrow це додає до 2% генерації.
Для об'єктів з підвищеними вимогами пожежної безпеки SG125CX-P2 опційно сумісний з оптимізаторами Sungrow і пристроями швидкого вимкнення RSD. Таку конфігурацію виробник просить погоджувати перед замовленням, тому ми перевіряємо сумісність ще на етапі проєкту.
Інвертор передає дані в хмарну платформу iSolarCloud: власник бачить роботу станції в реальному часі, а сервісна служба знаходить місце несправності й виконує віддалене обслуговування. SG125CX-P2 також записує аварії мережі й має діагностику IV-кривих, що спрощує пошук слабких стрінгів. Для станцій з кількома інверторами ми налаштовуємо систему моніторингу та управління з єдиною панеллю.
Основне призначення моделі це дахові станції бізнесу. Вона також добре працює в розподіленій схемі наземних станцій середньої потужності, де кілька інверторів по 125 кВт дають багато незалежних трекерів. Інші мережеві моделі бренду дивіться в розділі промислові інвертори.
Columbus є офіційним представником Sungrow і має понад 15 років досвіду в сонячній енергетиці. Ми підберемо кількість інверторів під площу й навантаження даху, спроєктуємо станцію, поставимо обладнання по Україні, змонтуємо й візьмемо в сервіс. Ціна за запитом, менеджер підготує пропозицію після короткого опису об'єкта.
